法蘭式三偏心硬密封蝶閥結構特點

發布日期:[2020-04-22]     點擊率:

法蘭式三偏心硬密封蝶閥結構特點:

三偏心結構:閥桿軸線與蝶板密封面間偏置一個尺寸A,并與閥體通道軸線偏置一個尺寸B,閥座回轉軸線與閥體通道軸線形成一個偏心角α,故形成三偏心。蝶閥從0°~90°開啟時,蝶板密封面會在開啟的瞬間立即脫離閥座密封面,在其90°~0°關閉時,只有在關閉的瞬間,其蝶板圓錐形密封面才會接觸并壓緊閥座圓錐形密封。所以閥座與蝶板上的密封面之間無任何摩擦,去除了磨損和泄漏的可能性。

法蘭式三偏心硬密封蝶閥扭矩密封:

三偏心的結構使蝶閥關閉時,其密封副兩密封面之間的密封比壓由外加于閥桿的驅動力矩產生。不僅消Chu了常規彈性閥座彈性材料老化、冷流、彈性失效等因素造成的密封比壓降低和消失,而且可以通過外加驅動力矩的改變,實現對其密封比壓的任意調整,從而使三偏心蝶閥的密封性能改善,蝶閥的使用壽命也大大提高。

軟硬層疊式金屬密封結構:

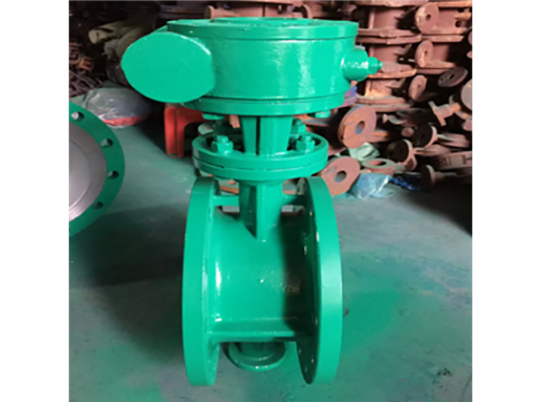

硬密封蝶閥

蝶板密封圈采用軟硬層疊式不銹鋼片和柔性石墨板的密封面,使其具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫工況下均具有優良的密封性能。

雙向密封:因密封面錐角小于密封材料的磨擦角,蝶板關到密封位置時立即實現自鎖,并能承受一定的反向壓力沖擊。

防火結構:全金屬結構本身具有火災An全的特性。

閥體密封面:采用堆焊硬質合金或不銹鋼,使得密封面強度高、硬度好、耐磨損,可連續啟閉60000次以上而無損傷。

密封圈:密封圈由壓板夾在蝶板上,易于安裝、調節和更換。

閥桿的上、下部位裝有軸套,防止磨損和粘連,提高了使用壽命。

三維偏心硬密封蝶閥操作靈活、省力、方便、可靠,連接方式有法蘭、對夾、對焊、凸耳對夾。既可截斷介質,也可任意調節介質流量。

法蘭式三偏心硬密封蝶閥標準規范:

設計制造標準:GB/T 12238-2008

結構長度標準:GB/T 12221-2005

連接法蘭標準:GB/T 9113

壓力溫度等級:GB/T 12224-2005

試驗檢驗標準:GB/T 13927-2008
