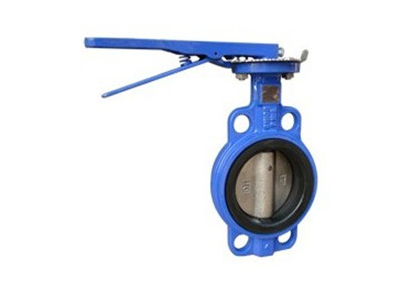

d71x16c中線式對夾軟密封蝶閥/J手動對夾式蝶閥該產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。適用于溫度≤80~120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。主要結構性能
產品詳情
參數:
1.傳動:手動、蝸輪、傘齒輪、氣動/電動(帶手動)
2.連接:內螺紋、外螺紋、法蘭、焊接、對夾式、卡箍、卡套
3.結構:中線式、單偏心、雙偏心、三偏心
4.密封:軟密封、硬密封、襯膠、襯氟等。
5.口徑:DN50≤DN200
6.溫度:0℃≤80℃
7.壓力:0.6Mpa≤4.0Mpa
8.閥體材料:不銹鋼、鑄鋼、碳鋼、鑄鐵等。
9.介質:水、油品、蒸汽等。
制造標準:GB/T2238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992;JB/T9092-1999
中線式對夾軟密封蝶閥的缺點如下:
1. 使用壓力和工作溫度范圍小。
2. 密封性較差。
d71x16c其主要特點為:
1、設計新穎、合理、結構獨Te,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕,使用壽命長等特點。
中線式對夾軟密封蝶閥外形尺寸D71 X - 6 Z Q C P R系列連接尺寸
公稱通徑 | 結構長度(標準值) | 外形尺寸(參考值) | 連接尺寸(標準值) | |||||||||
0.6MPa | 1.0MPa | 1.6MPa | ||||||||||
毫米 | 英寸 | L | H | H0 | A | B | D0 | n-d | D0 | n-d | D0 | n-d |
50 | 2 | 43 | 63 | 235 | 270 | 65 | 110 | 4-14 | 125 | 4-18 | 125 | 4-18 |
65 | 21/2 | 46 | 70 | 250 | 270 | 65 | 130 | 4-14 | 145 | 4-18 | 145 | 4-18 |
80 | 3 | 46 | 83 | 275 | 270 | 65 | 150 | 4-18 | 160 | 8-18 | 160 | 8-18 |
100 | 4 | 52 | 105 | 316 | 270 | 65 | 170 | 4-18 | 180 | 8-18 | 180 | 8-18 |
125 | 5 | 56 | 115 | 340 | 310 | 65 | 200 | 8-18 | 210 | 8-18 | 210 | 8-18 |
150 | 6 | 56 | 137 | 376 | 310 | 65 | 225 | 8-18 | 240 | 8-22 | 240 | 8-22 |
中線式對夾軟密封蝶閥的安裝與維護應注意以下事項:
1. 在安裝時,閥瓣要停在關閉的位置上。
2. 開啟位置應按蝶板的旋轉角度來確定。
3. 帶有旁通閥的蝶閥,開啟前應先打開旁通閥。
4. 應按制造廠的安裝說明書進行安裝,重量大的蝶閥,應設置牢固的基礎。
