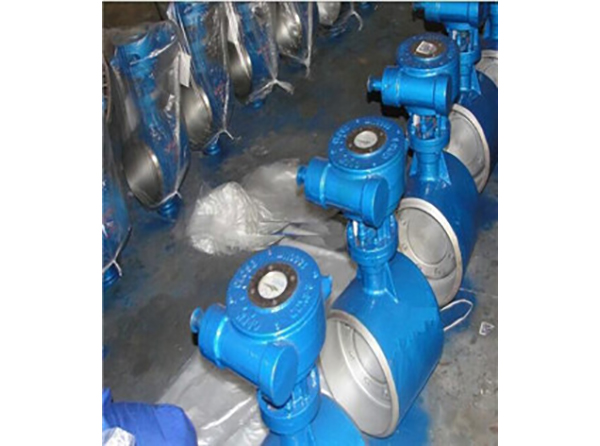

硬密封焊接蝶閥

硬密封焊接蝶閥采用精密的J形彈性密封圈和三偏心多層次金屬硬密封結構,被廣泛用于介質溫度≤425℃的治金 、電力、石油化工、以及給排水和市政建設等工業管道上,作調節流量和載斷流體使用。該閥采用三偏心結構,閥座與碟板密封面均采用不同硬度和不銹鋼制作,具有良好的耐腐蝕性,使用壽命長,本閥軍郵雙向密封功能,產品符合國家GB/T13927-92閥門壓力試驗標準。

產品詳情

特點:

1、采用三偏心蝶閥堪稱頂Jian過程閥門,此設計使閥門為高溫、高壓、防火應用中氣泡級密封的理想硬密封蝶閥

2、由于采用焊接結構,使閥門與管道平面達到永Jiu性的零泄漏。

3、此閥無法蘭,對管道和保溫包扎帶來了很大的方便和美觀。

硬密封焊接蝶閥主要技術參數:

公稱通經DN(mm)

 DN(100~1200)mm、in4~48

公稱壓力PN(MPa)

強度試驗(1.5×PN)密封試驗(1.1×PN)

適用溫度

碳鋼:-29℃~425℃ 不銹鋼:-40℃~650℃

適用介質

水、蒸汽、熱水、油品

驅動方式

蝸輪傳動、電動、氣動、液動

壓力等級

ANSI 150Lb磅級/PN25

焊接標準

GB12224、ANSI B16、25、DIN2559


主要零部件材料:

零件名稱

材料

閥體

碳鋼、不銹鋼、鉻鋁鋼

蝶板

碳鋼、合金鋼、不銹鋼

閥座

3不銹鋼、鈷基硬質合金

軸套

不銹鋼

閥桿

不銹鋼、特殊材料

填料

柔性石墨


硬密封焊接蝶閥連接尺寸:

公稱通經

主要尺寸

公稱通經

主要尺寸

in

DN(mm)

L

H1

H

in

DN(mm)

L

H1

H

4

100

190

270

370

18

450

330

535

820

5

125

200

295

390

20

500

350

560

900

6

150

210

308

416

24

600

390

630

980

8

200

230

370

530

28

700

430

670

1100

10

250

250

450

580

32

800

470

800

1300

12

300

270

465

630

36

900

510

850

1370

14

350

290

475

595

40

1000

550

880

1480

16

400

310

505

755

48

1200

630

1000

1690
