硬密封蝶閥 當前位置: 法蘭閘閥廠家> 產品中心> 硬密封蝶閥> 鑄鋼法蘭蝶閥

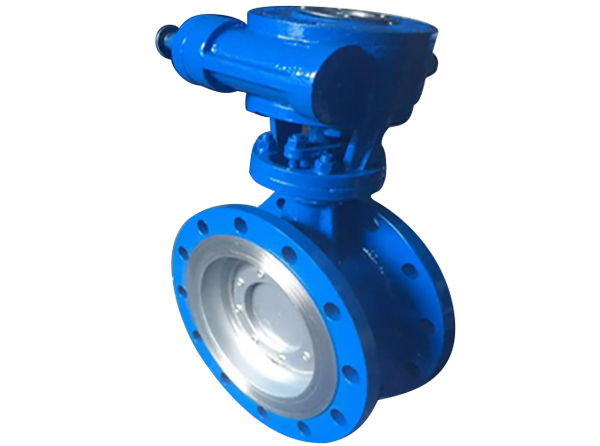

鑄鋼法蘭蝶閥

鑄鋼法蘭蝶閥系我公司新開發的長壽命、無泄漏、節能型蝶閥。產品符合國家標準JB/T8527—97(金屬硬密封蝶閥)、FB/T13927—92(通用閥門壓力試驗)標準及閥門其它相關標準的規定,結合國內外先Jin技術,采用三維偏心原理設計,密封圈采用硬軟密封兼具的多層次結構,適用于介質溫度≤65的冶金、石油、化工、電力、市政建設等工業管道上作截?cái)嗷蛘{(diào)節介質流量之用,密封性能可靠,是通用蝶閥向中壓高壓領域的延伸和發展。

產品詳情

鑄鋼法蘭蝶閥產品特點

1、多層次金屬硬密封蝶采用三偏心密封結構,閥座與蝶板幾乎無磨損,具有越觀越緊的密封功能

2、密封圈選用不銹鋼制作,具有金屬硬密封和彈性密封的雙重優點,無論在低溫和高溫的情況下,均具有優良的密封性能,具有耐腐蝕,使用壽命長等特點

3、蝶板密封面采用堆焊鈷基硬質合金,密封面耐磨損,使用壽命長

4、大規格蝶板采用絎架結構,強度高,過流面積大,流阻小

5、金屬硬密封蝶閥具有雙向密封功能,安裝時不受介質流向的限制,也不受空間位置的影響,可在任何方向安裝

6、驅動裝置可以多工位(旋轉90°或180°)安裝,便于用戶使用

鑄鋼法蘭蝶閥性能參數

型號

D343H-10
D343H-16
D343H-25
D343H-40

D343H-10P
D343H-16P
D343H-25P
D343H-40P

D343H-10R
D343H-16R
D343H-25R
D343H-40R

工作壓力(MPa)

1.0~4.0

適用溫度(℃)

≤425

≤200

適用介質

水、油或非腐蝕性介質

硝酸類介質

醋酸類介質

材料

閥體、蝶板

WCB

CF8/304

CF3M/316L

閥桿

2Cr13

304

316L

閥體密封面

堆焊 507

蝶板密封面

304+柔性石墨

304+PTFE

304+PTFE

填料

柔性石墨

PTFE

PTFE

鑄鋼法蘭蝶閥主要尺寸參數

公稱通徑DN

L
mm

D
mm

D1
mm

n-d(mm)

H1
mm

H2
mm

質量

PN1.6

PN1.6

50

108

165

125

4-18

4-18

91

120

8

65

112

185

145

4-18

4-18

104

140

11.5

80

114

200

160

8-18

8-18

107

150

12.5

100

127

220

180

8-18

8-18

135

165

23

125

140

250

210

8-18

8-18

129

190

40.5

150

140

285

240

8-22

8-22

131

205

46.5

200

152

340

295

8-22

12-22

177

2550

61

250

165

395

350

12-22

12-26

206

270

73.5

300

178

445

400

12-22

12-26

220

320

103

350

190

505

460

16-22

16-26

264

358

120

400

216

565

515

16-26

16-30

298

400

217

450

222

615

565

16-26


327

420

242

500

229

671

620

20-26


352

480

279

600

267

780

725

20-30


446

560

396

700

292

895

840

24-30


486

610

596
