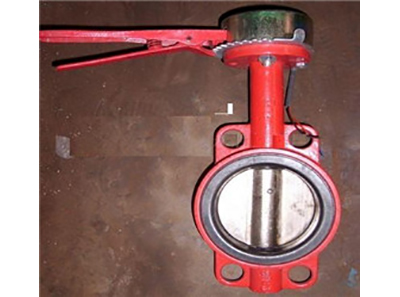

信號蝶閥

生產的信號蝶閥,驅動方式可選用手動、蝸輪、氣動、電動,連接方式可選用法蘭,結構形式可選用中線式,密封結構可選用軟密封、硬密封,壓力范圍PN0.1-10Mpa,公稱通徑為DN15~DN1200mm,材質可選用鑄鐵、鑄鋼、不銹鋼。閥門的使用范圍非常的廣泛,同一種閥門在不同的場合與工況有不同的搭配.

產品詳情

信號蝶閥特點:

信號蝶閥具有結構簡單,密封可靠,開啟輕便、壽命長、維護方便等優點。故被廣泛地應用于給排水、建筑消防等系統各種管道上,尤其在消防管路中。本信號閥可明白無誤的顯示出閥門開關狀態,具有直觀、清晰、可靠的反映出消防系統中的工作狀態,所以廣泛、大量的適用于消防系統中。


信號蝶閥主要技術參數:

公稱通經

公稱壓力

工作溫度

密封試驗

強度試驗

適用介質

DN50400mm

1.0/1.6/2.5MPa

-10℃-80℃

1.1倍公稱壓力

1.5倍公稱壓力

水、油、氣


信號蝶閥主要零件材料:

序號

零件名稱

材質

序號

零件名稱

材質

1

閥體

球鐵、鑄鋼

7

密封圈

NBREPDM

2

閥軸

SUS410/SUS316

8

圓墊片

SUS316/黃銅

3

蝶板

球鐵噴塑、不銹鋼

9

對開環

SUS316/黃銅

4

閥座

EPDM,PTEE

10

擋圈

彈簧鋼

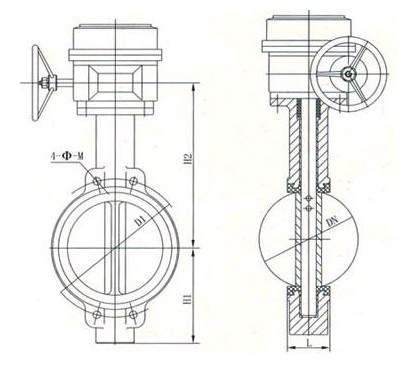

信號蝶閥結構圖


信號蝶閥主要外形連接尺寸:

DN

50

65

80

100

125

150

200

250

300

350

400

H

268

287

309

342

376

410

495

565

849

985

1109

H1

70

76

86

104

118

132

167

198

239

267

309

L1

43

46

46

52

56

56

60

68

68

78

102

L2

32

47

65

91

112

146

194

242

292

325

380

L3

245

245

245

245

245

245

400

400

400

400

431

Ф1

152

152

152

152

152

152

300

300

305

305

290
