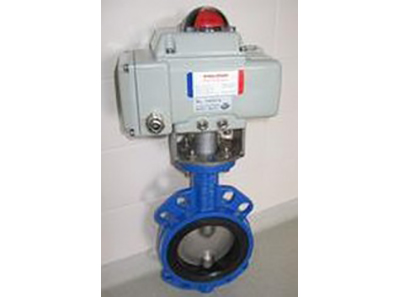

D941J電動襯膠蝶閥(配q型電裝)的蝶板安裝于管道的直徑方向。在蝶閥閥體圓柱形通道內,圓盤形蝶板繞著軸線旋轉,旋轉角度為0°~90°之間,旋轉到90°時,蝶閥處于全開狀態。
D941J型法蘭式電動襯膠開關/調節蝶閥(配q型電裝)產品由橡膠密封蝶閥和碳鋼或不銹鋼閥板、閥桿構成。電動全襯膠蝶閥適用于溫度≤80~120℃如食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。
產品詳情
D941J電動襯膠蝶閥密封圈材料代號適用溫度適用介質
nr ≤85℃水、空氣、酸堿類
cr ≤85℃水、煤氣、酸堿類
nbr ≤100℃水、油品
epdm ≤120℃水、蒸氣、一般酸堿類
fkm ≤150℃水、蒸氣、強酸堿類
D941J電動襯膠蝶閥結構特點:
1、設計新穎、合理、結構獨Te,重量輕,啟閉迅速。
2、操力矩小,操作方便,省力靈巧。
3、可以任何位置安裝,維修方便。
4、密封件可以更換,密封性能可靠達到雙向密封零泄漏。
5、密封材料耐老化、耐弱腐蝕,使用壽命長等特點。
D941J電動襯膠蝶閥特點
(1)采用襯膠無銷,保證了介質與金屬完全隔離,提高了產品的可靠性。
(2)密封面耐磨性好(橡膠耐磨性是銅的七倍)。
(3)可以任何位置安裝,維修方便。
(4)密封件可以更換,密封性能可靠達到雙向密封零泄漏。
(5)橡膠材料無任何毒性,并且抗Jun、抗霉。
D941電動襯膠蝶閥結構圖
D941J電動襯膠蝶閥主要設計標準
設計標準 | GB/T2238-1989 |
法蘭連接尺寸 | GB/T9113.1-2000;GB/T9115.1-2000;JB78 |
結構長度 | GB/T12221-1989 |
壓力試驗 | GB/T13927-2000;JB/T9092-1999 |
D941J電動襯膠蝶閥執行器參數及特點
(1)功能強勁:智能型、調節型、開關式。
(2)體積小巧:體積僅相當于同類產品的35%左右。
(3)使用方便:采用單相電源,接線簡單;采用獨Chuang的球型凸出結構,使觀察更方便;免加油免點檢、防水防銹、任意角度安裝。
(4)保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。
(5)智能數控:內置模塊采用先Jin計算機單片及智能控制軟件直接接收計算機或工業儀表等輸出的標準信號(4-20mA DC /1-5VDC)實現閥門開度的智能控制和準確定位。
也可選用3810系列或NA系列電子式角行程執行機構.亦可選用PSQ系列或HR系列?!軩N600口徑閥門一般采用380VAC電動執行器。
D941J電動襯膠蝶閥安裝連接尺寸
公稱通經(DN) | 主要尺寸 | 法蘭尺寸 | ||||||||
L | L1 | H | H1 | 1.0MPa | 1.6MPa | |||||
D | D1 | n-Фd | D | D1 | n-Фd | |||||
50 | 108 | 43 | 63 | 530 | 165 | 125 | 4-18 | 165 | 125 | 4-18 |
65 | 112 | 46 | 70 | 530 | 185 | 145 | 4-18 | 185 | 145 | 4-18 |
80 | 114 | 46 | 83 | 565 | 200 | 160 | 4-18 | 200 | 160 | 8-18 |
100 | 127 | 52 | 105 | 600 | 220 | 180 | 8-18 | 220 | 180 | 8-18 |
125 | 140 | 56 | 115 | 640 | 250 | 210 | 8-18 | 250 | 210 | 8-18 |
150 | 140 | 56 | 137 | 705 | 285 | 240 | 8-22 | 285 | 240 | 8-22 |
200 | 152 | 60 | 164 | 775 | 340 | 295 | 8-22 | 340 | 295 | 12-22 |
250 | 165 | 68 | 206 | 945 | 395 | 350 | 12-22 | 405 | 355 | 12-26 |
300 | 178 | 78 | 230 | 1070 | 445 | 400 | 12-22 | 460 | 410 | 12-26 |
350 | 190 | 78 | 248 | 1140 | 505 | 460 | 16-22 | 520 | 470 | 12-26 |
400 | 216 | 102 | 289 | 1210 | 565 | 515 | 16-26 | 580 | 525 | 16-26 |
450 | 222 | 114 | 320 | 1335 | 615 | 565 | 20-26 | 640 | 585 | 16-30 |
500 | 229 | 127 | 342 | 1415 | 670 | 620 | 20-26 | 715 | 650 | 20-30 |
600 | 267 | 154 | 413 | 1605 | 780 | 725 | 20-30 | 840 | 770 | 20-33 |
700 | 430 | 165 | 478 | 1844 | 895 | 840 | 24-30 | 910 | 840 | 24-36 |
800 | 470 | 190 | 525 | 2040 | 1015 | 950 | 24-33 | 1025 | 950 | 24-39 |
900 | 510 | 203 | 585 | 2255 | 1115 | 1050 | 28-33 | 1125 | 1050 | 28-39 |
1000 | 550 | 216 | 640 | 2380 | 1230 | 1160 | 28-36 | 1255 | 1170 | 28-42 |
1200 | 630 | 254 | 755 | 2640 | 1455 | 1380 | 32-39 | 1485 | 1390 | 32-48 |
D941j電動襯膠蝶閥產品選型
(1)閥體參數:公稱通徑、工作壓力、工藝介質、使用場合、閥體材料等系列參數。
(2)執行器參數:電源電壓、控制方式(開關型,調節型)、控制信號(4-20mA,1-5V)、作用方式(電-開式,電-關式)
