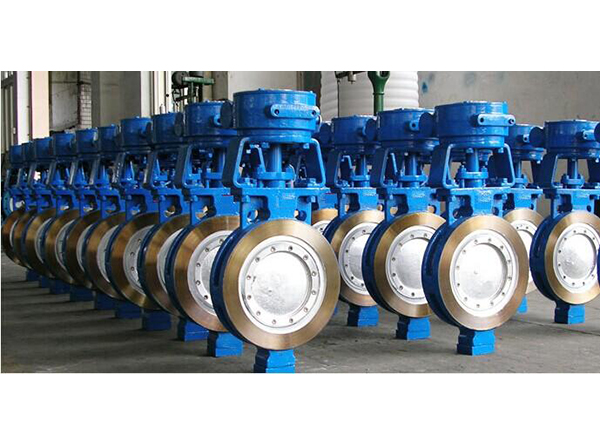

雙向硬密封蝶閥別名有:雙向壓硬密封蝶閥,雙向壓硬密封蝶閥,雙向密封蝶閥,雙向金屬密封蝶閥.不斷采用新材料、新技術保障D73H,D373H,D673H,D973H雙向硬密封蝶閥產品對工況的適用性,使用壽命長等特點,為您提供雙向蝶閥型號標準、結構尺寸、作用原理、安裝維護等詳細說明書。
產品詳情
二、產品說明:
雙向壓硬密封蝶閥該產品廣泛用于石油、化工、電力、冶金、食品、醫藥、輕紡、造紙等行業,可安裝在溫度≤425℃,介質為煤氣、空氣、蒸汽、水、海水、油品等工業管網上作調節流量和切斷介質用。驅動形式有手動、蝸輪傳動、氣動、液動、電動、電液聯動等執行機構,可實現遠距離控制和自動化操作。金屬硬密封蝶閥系列產品,系長壽命、節能型蝶閥。其結構采用三維編心原理設計,閥座采用硬軟密封兼容的多層次結構,加工精Zhan,工藝先Jin。本產品由閥體、蝶板、多層次閥座、閥桿、傳動機構等主要部件組成。因此被廣泛地應用到冶金、電力、石油、化工、空氣、煤氣、可燃?xì)怏w以及給排水等腐蝕性介質的管道上。
三、產品特點
由于本產品蝶閥采用的是三維偏心原理設計,使密封面的空間運動軌跡達到理想化,密封面相互之間無磨擦、無干涉、加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。其主要特點如下:
1、開啟力矩小,靈活方便,省力節能。
2、三維編心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。
3、耐高壓、耐腐蝕、耐磨損、使用壽命長等。
4、連接結構多樣化:對夾、法蘭、對焊等。
四、雙向壓硬密封蝶閥執行標準:
1.設計、制造按照GB/T12238-89、JB/T8527-97標準執行。
2.閥門試驗按照GB/T13927-92、JB/T9092-99標準執行。
3.閥門的結構長度按照GB/T12221-2005標準執行。

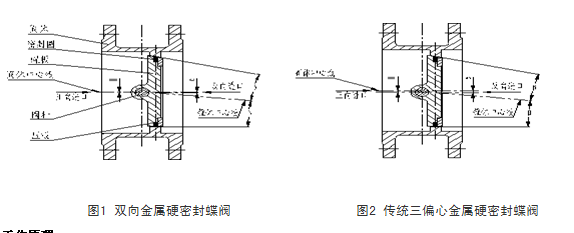

五、新老密封比較:
比較項目 | 新結構(圖1) | 傳統結構(圖2) | 比較結果 |
正向密封性能 | 1.1PN 零泄漏 | 1.1PN 零泄漏 | 新老密封性能同樣高 |
反向密封性能 | 1.1PN 零泄漏 | 0.5PN 零泄漏 | 新結構反向密封性能高 |
操作扭矩 | 平衡,閥門啟 閉操作扭矩極 小,操作輕松 自由
| 徑向平衡≠0,且 很大,e值比較大, 蝶板不能動平衡, 閥門啟閉操作扭矩 大,操作費力 | 新結構操作輕松節約能源 |
蝶板徑向動平衡 | 近似平衡,雙向 密封性能可靠 | 極不平衡,反向 密封性能極低 | 新結構蝶板關閉狀態動平衡 |
結構先Jin程度 | 采用蝶板動平衡 原理H=0,e值取 Zui小可靠值,三 維偏心橢圓金屬 硬密封原理
| 蝶板徑向極不平衡 H≠0,e值較大, 三維偏心橢圓密封 原理 | 新結構先Jin,雙向承壓 |
使用壽命 |
Ji小,壽命長 | 密封面損耗較小 | 新結構壽命較長 |
